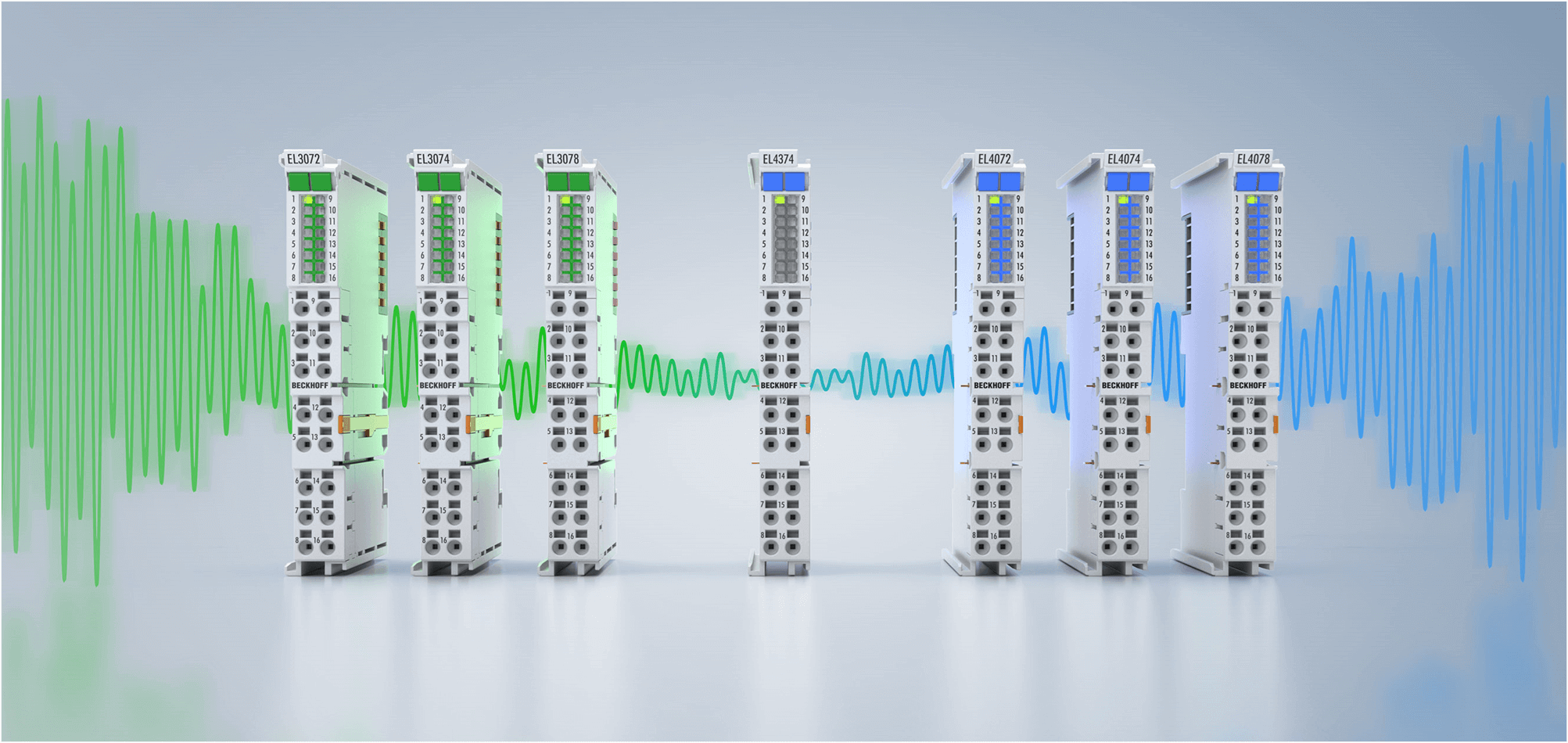

Los módulos de entrada EL3078 y salidas EL4072, EL4074 y EL4078 se añadirán a la gama existente de terminales analógicos multifunción que incluye las entradas EL3072 y EL3074 y el terminal combinado EL4374.
Todos los terminales de esta gama están equipados con una resolución de 16 bits, una frecuencia de muestreo de 2 k/s y hasta ocho canales, estableciendo así el estándar para el procesamiento de señales analógicas.
Se ha añadido el terminal EL3078, un terminal de 8 canales con las mismas funciones que las versiones de 2 y 4 canales ya disponibles.
Las entradas EL307x procesan todas las señales estándar conocidas en el rango de ±10 V y ±20 mA, y las nuevas salidas EL407x emiten estas señales en el mismo rango.
Todas las salidas se pueden parametrizar individualmente y son de un solo extremo para reducir el trabajo de cableado.
Las salidas de corriente pueden tener altas resistencias de carga y detectar fallos de funcionamiento como sobrecargas, rotura de cables o cortocircuitos mediante una función de diagnóstico. Los terminales EtherCAT tienen un rango de salida ampliado de ±107% que también puede utilizarse para transmitir valores de consigna atípicos, por ejemplo, para la transmisión de errores.
EL307x | 2-/4-/8-canal análogo entrada, multi función, ±10 V, ±20 mA, 16-bit, 2 ksps
- Los terminales EL307x son los terminales de entrada estándar de 10 V/20 mA de Beckhoff
- Anteriormente: entradas multifunción de 2 ó 4 canales
- NUEVO: entradas de tensión/corriente multifunción de 8 canales
- Resolución de 16 bits
- Frecuencia de muestreo de 2 ksps por canal
- Incertidumbre <0,3%
- ±107% rango ampliado
EL407x | 2-/4-/8-channel análogo output, multi función, ±10 V, ±20 mA, 16-bit, 2 ksps
- Salidas multifunción ±10 V, ±20 mA
- Potentes salidas para cargas de alta resistencia
- Diagnóstico de salida: detección de cortocircuito y sobrecarga
- ±107% rango ampliado
Beneficios
- Aproximadamente 11% menos de costes de canalización
- Menores necesidades de inventario (5 en 1) y mayor flexibilidad en la puesta en servicio gracias a los canales multifunción
- Mayor resolución de 16 bits es el nuevo estándar
- Cálculo FloatingPoint/Real32 en el terminal
- Real32 PDO para facilitar la puesta en servicio (alternativamente, PDO entero)
- Salidas robustas con diagnóstico (cortocircuito y sobrecarga)
