Se incorporan dos nuevos dispositivos con procesador Arm® Cortex®-A9 (720 MHz) a la serie CX7000:
- CX7291: con BACnet/IP
- CX7293: con dispositivo PROFINET RT
La configuración básica incluye una ranura para tarjeta microSD, una interfaz Ethernet, así como ocho entradas y cuatro salidas multifunción integradas.

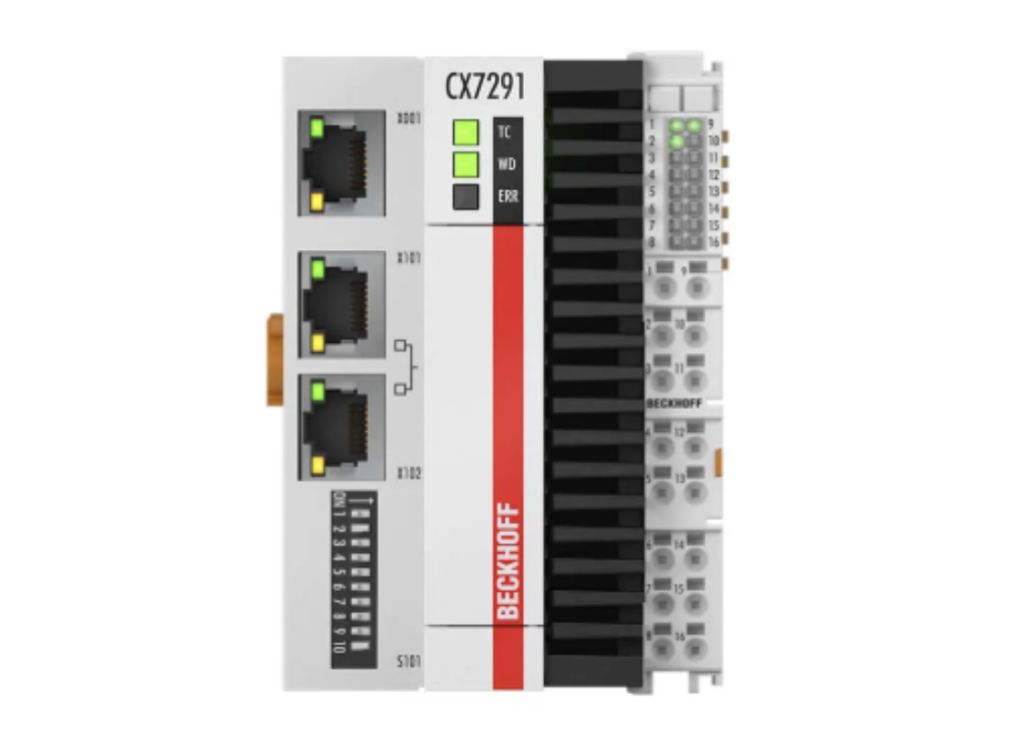

PC embebido con Arm® Cortex®-A9, BACnet/IP y E/S integradas
El PC integrado CX7291 cuenta con un procesador Arm® Cortex®-A9 de un solo núcleo a 720 MHz. En su configuración básica, el CX7291 dispone de una ranura para tarjeta microSD y una interfaz Ethernet. Como característica especial, la serie CX7000 cuenta con ocho entradas y cuatro salidas multifunción integradas.
Se pueden conectar terminales E-bus o K-bus según sea necesario; el CX7291 reconoce automáticamente el tipo de sistema de E/S conectado durante la fase de arranque. El sistema de control se programa con TwinCAT 3 a través de la interfaz Ethernet.
BACnet (Red de Control de Automatización de Edificios) es un protocolo de comunicación estandarizado e independiente del fabricante para la automatización de edificios. Sus áreas de aplicación incluyen climatización, control de iluminación, seguridad y tecnología de alarmas contra incendios.

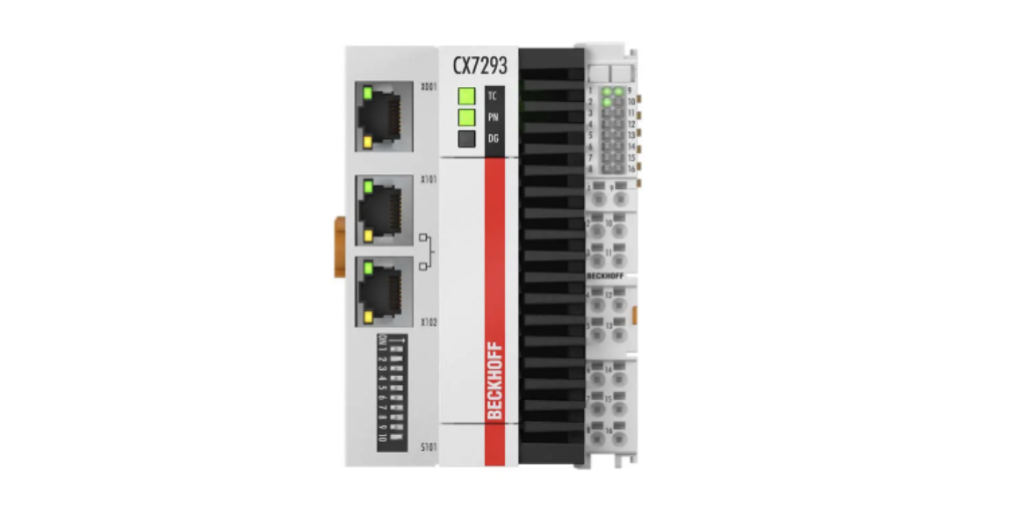

PC embebido con Arm® Cortex®-A9, PROFINET RT y E/S integradas
El PC embebido CX7293 cuenta con un procesador Arm® Cortex®-A9 de un solo núcleo a 720 MHz. En su configuración básica, el CX7293 cuenta con una ranura para tarjeta microSD y una interfaz Ethernet. Como característica especial, la serie CX7000 cuenta con ocho entradas y cuatro salidas multifunción integradas.
Se pueden conectar terminales E-bus o K-bus según sea necesario; el CX7293 reconoce automáticamente el tipo de sistema de E/S conectado durante la fase de arranque. El sistema de control se programa con TwinCAT 3 a través de la interfaz Ethernet.
El CX7293 cuenta con una interfaz de dispositivo PROFINET RT.
Funciones TwinCAT 3 incluidas
- TC1000 TwinCAT 3 ADS
- TC1100 TwinCAT 3 I/O
- TC1200 TwinCAT 3 PLC
- TF4100 TwinCAT 3 Controller Toolbox
- TF4110 TwinCAT 3 Temperature Controller
- TF6255 TwinCAT 3 Modbus RTU
- TF6340 TwinCAT 3 Serial Communication
- TF6701 TwinCAT 3 IoT Communication (MQTT)
- TF6730 TwinCAT 3 IoT Communicator
La serie CX7000 ofrece canales de E/S multifuncionales integrados directamente:
- 8 entradas digitales, 24 V CC, filtro de 3 ms, tipo 3
- 4 salidas digitales, 24 V CC, 0,5 A, tecnología de 1 cable
Estas E/S multifuncionales integradas pueden configurarse para otros modos de funcionamiento mediante TwinCAT 3, lo que permite el conteo rápido o el procesamiento de valores analógicos:
- Modo contador: 1 entrada digital de contador de 100 kHz, 1 entrada digital como contador progresivo/regresivo, 2 salidas digitales de contador
- Modo codificador incremental: 2 entradas digitales para señal de codificador de 250 kHz, 2 salidas digitales de codificador
- Modo señal analógica: 2 entradas digitales configuradas como entradas analógicas de 0 a 10 V, 12 bits
- Modo señal PWM: 2 salidas digitales configuradas para señal PWM
Si es necesario procesar señales eléctricas adicionales, la serie CX7000 se puede ampliar fácilmente bajo demanda añadiendo terminales EtherCAT o terminales de bus a las E/S integradas.
El PC integrado está equipado con una memoria flash microSD de 512 MB (con opción de ampliación a 16 GB). Una interfaz Ethernet sirve como interfaz de programación. Esto significa que la serie CX7000, que ahorra espacio, es ideal para su uso como controlador compacto, independiente y económico. El amplio rango de temperatura de funcionamiento, entre -25 y +60 °C, permite su aplicación en condiciones climáticas exigentes.
